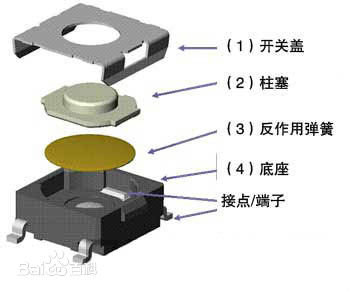

輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜。

自鎖輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。因為輕觸開關對環境的條件（施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋仔開關五金彈片直接來代替，比如醫療器材、電視機遙控器等。

關于五腳輕觸開關的腳位問題：兩個引腳為一組，向開關體正確施壓時四個引腳相導通，第五個引腳為接地作用。

輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品，最早的體積為12mmx12mm，8mm又8mm兩種，現在為6mm欠6om。產品結構有立式、臥式和臥式帶地端三種，現在又有組合式(3M、4M、SM、6M、SM)和電位器輕觸開關組合兩類，滿足國內各種電子產品要求。安裝尺寸有6.smm火4.5mm，5.5mm又4mm和6mm又4mm三種。國外已有4.5mm又4.5mm小型輕觸開關和片式輕觸開關，片式輕觸開關適合于表面組裝。目前使用導電橡膠開關也很普及

現在已有第五代開關—薄膜開關，功能與輕觸開關相同，主要用于電子儀器和數控機床，但電阻大、手感差。為了克服手感差的現象，也有在薄膜開關內不是用銀層做接觸點，而是裝上接觸簧片

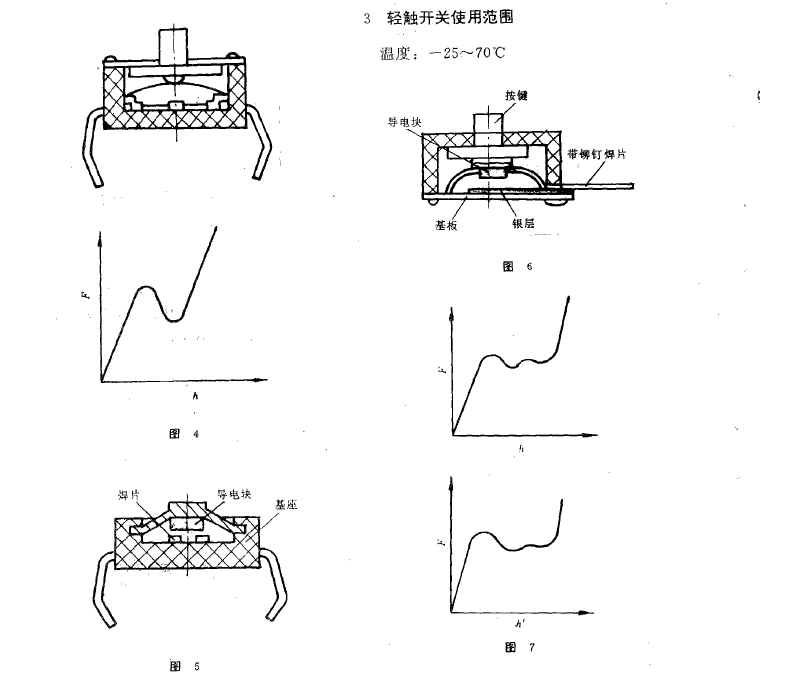

自鎖輕觸開關的溫度使用范圍：


如何使點按式輕觸開關變成帶自鎖功能的輕觸開關？

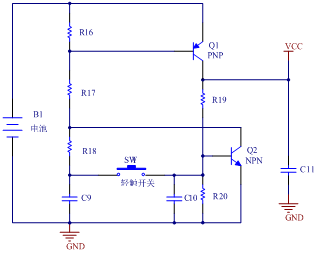

根據下圖設置電路就能讓輕觸開關變成自鎖輕觸開關

自鎖輕觸開關，帶鎖輕觸開關，自鎖開關工作原理：

（1）當電源上電時，C9充電，C9充滿電時，三極管Q1的基極、發射極接電池電源正極，Q1截止；三極管Q2基極接地，Q2也截止；因此電路處于斷開，VCC為0V。

（2）當按下輕觸開關，C9放電，C10充電，由于C9電容電壓不能瞬變，Q2基極電壓瞬間為C9的電容電壓，即Q2立即進入飽和導通狀態，同時C9通過R18放電，使得Q2集電極電壓為飽和電壓即0.3V，此時電容C9的電壓也為0.3V，電容C10的電壓也為0.7V；電池電源通過R16和R17串聯分壓，使得Q1飽和導通，從而電路導通，VCC約為電池電源電壓。
（3）當再次按下輕觸開關，由于C9為0.3V以及C10為0.7V，C9充電和C10放電，則使得Q2的be結反偏截止；同時電池電源通過R18向C9充電，使得Q1基極電壓升高，從而Q1截止，電路關斷，VCC為0V。
